   熱電偶是由兩種不同成分的導體(稱為熱電偶絲材或熱電極)兩端接合成回路，當接合點的溫度不同時，就會在回路中產生電動勢，這種現象稱為熱電效應，而這種電動勢稱為熱電勢。熱電偶就是利用這種原理進行溫度測量的，其中，直接用作測量介質溫度的一端叫做工作端(也稱為測量端)，另一端叫做冷端(也稱為補償端);冷端與顯示儀表或配套儀表連接，顯示所產生的熱電勢。熱電偶以其測量精度高、結構簡單、動態響應快、測量范圍廣、可遠距離傳輸?shù)葍?yōu)點，廣泛運用于工業生產和科研活動中。熱電偶主要用來檢測和控制溫度，但熱電偶測量偶絲的使用直徑、種類、使用溫度、絕緣物種類及狀態等方面的差異，導致其用于工業生產時測溫的準確度，使用壽命等有著很大的關系。

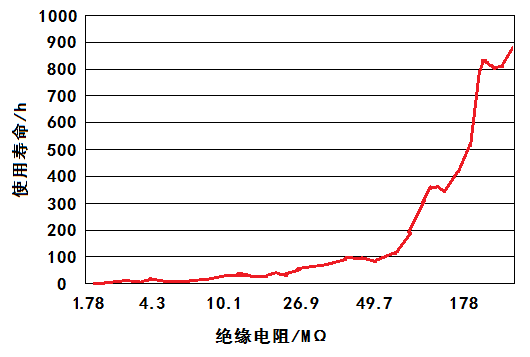

　為分析熱電偶與絕緣電阻使用壽命的關系隨機抽取20只熱電偶作為樣本進行試驗測試比較。經初步測量和檢驗后，在干體溫度校驗爐內進行一系列耐溫和壽命試驗。為熱電偶冷態絕緣電阻與其使用壽命的關系。由圖可知熱電偶絕緣性能的好壞直接影響其使用壽命，當冷態絕緣電阻低于50MΩ時，使用壽命急劇縮短，冷態絕緣電阻越大，使用壽命越長。

　結合熱電偶理論分析和壽命試驗認為:為保證熱電偶的測量精度和使用壽命，在采購和檢驗時,對絕緣電阻應有嚴格明確的要求，具體如下:

(1)根據使用經驗，K型鎧裝偶冷態絕緣電阻要求為在室溫時傳感器與外殼間絕緣電阻應不小于100MΩ,測量電壓為500±50VDC;

(2)當絕緣電阻低于5MΩ,為了減少分流誤差，延長使用壽命，應盡可能采用直徑粗的鎧裝熱電偶，增加絕緣層厚度。

(3)熱電偶測量端的焊接質量和絕緣電阻的大小，是影響鎧裝熱電偶測溫精度和使用壽命的主要因素;

(4)冷態絕緣電阻測量是判斷熱電偶品質好壞的最直接、簡便和有效的手段之-;

(5)為保證熱電偶測量精度和使用壽命，在采購和使用前，對絕緣電阻應有嚴格的自檢檢驗要求。
